220 וו געשטעל בארג סטאַטיק וואַר גענעראַטאָר
די 220V געשטעל בארג סטאַטיק וואַרגערטער, מאַניאַפאַקטשערד אין טשיינאַ, איז ענדזשאַנירד צו צושטעלן העכער מאַכט פאַקטאָר קערעקשאַן און וואָולטידזש פעסטקייַט. ווי אַ פאַרלאָזלעך לייזונג פֿאַר אַ ברייט קייט פון ינדאַסטריאַל אַפּלאַקיישאַנז, דעם גענעראַטאָר ינשורז אָפּטימאַל פאָרשטעלונג און ענערגיע עפעקטיווקייַט. דערגרייכן הייַנט צו ויספאָרשן ווי אונדזער פּראָדוקטן קענען זיין קאַסטאַמייזד צו פּאַסיק דיין דאַרף, און אַנטדעקן וואָס אונדזער טשיינאַ-באזירט מאַנופאַקטורינג עקספּערטיז באַשטעטיקט אונדז באַזונדער אין די אינדוסטריע.

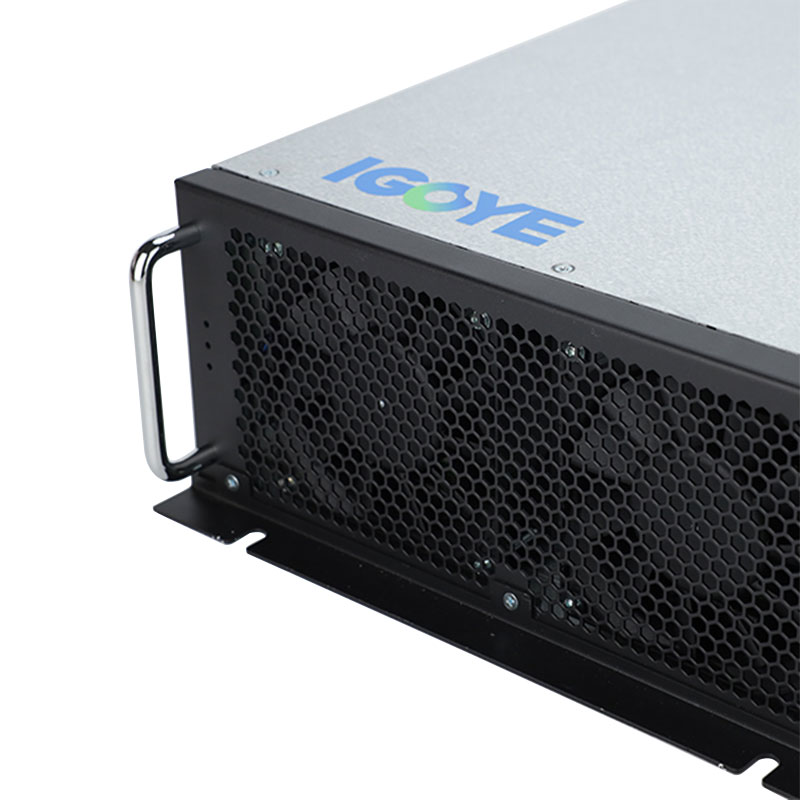

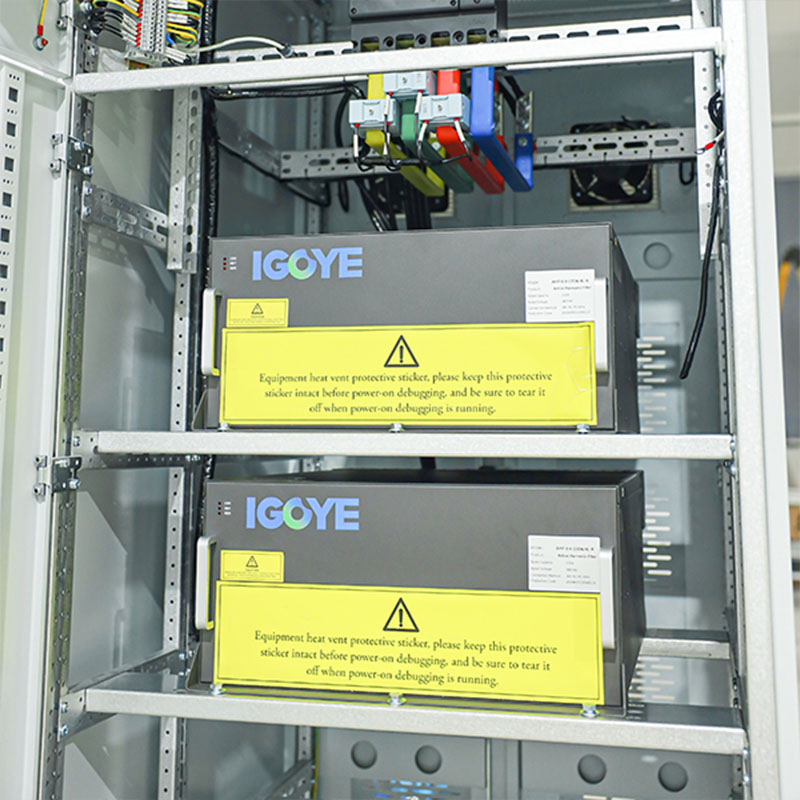

די 220V געשטעל בארג סטאַטיק וואַרגערטער (SVG) פּראָווידעס דינאַמיש ריאַקטיוו מאַכט פאַרגיטיקונג פֿאַר איין-פאַסע 220V עלעקטריקאַל סיסטעמען. ניצן DSP + CPLD דיגיטאַל קאָנטראָל און אַ טאָפּאַלאַדזשיקאַל קאָנטראָל און אַ דריי-מדרגה טאָפּאָלאָגי, דעם סווג דיליווערז געשווינד און פּינטלעך פאַרגיטיקונג מיט אַ ענטפער צייט פון ווייניקער ווי 10 מס. די געשטאַנדאַל בארג פּלאַן אַלאַוז גרינג ינסטאַלירונג און וישאַלט אין נאָרמאַל 19-אינטש סערווער ראַקס. דעם סווד איז בנימצא אין פאַרשידן קאַפּאַסאַטיז (5kvar, 8kar, 19kar, 19kar, 27kar, 41kar, 41kar, 55 arvar) צו פּאַסן אַ פּלאַץ פון אַפּלאַקיישאַן דאַרף.
מאָדעל באַשרייַבונג:
| Gy | Svg | 0.22 | 55 ק | / | 4 ל | R |
| פאַרנעמונג קאָד | סטאַטיק וואַר גענעראַטאָר | וואָולטידזש מדרגה 0.22: 220 וו |
רייטאַד קאַפּאַציטעט (Kvar) 5/8 / 19/27/27/41/55 קוואַר | 2 ל: איין-פאַסע 3 ל: דריי-פאַסע דריי-דראָט 4 ל: דריי-פאַסע פיר-דראָט |
ר: געשטעל בארג |
פֿעיִקייטן:
● נוצן DSP + CPLD אַלע דיגיטאַל קאָנטראָל האַרץ, דריי-מדרגה טאָפּאָלאָגי טעכנאָלאָגיע, אַוואַנסירטע ריאַקטיוו מאַכט דיטעקשאַן אַלגערידאַם און פּוום קאָנטראָל סטראַטעגיע צו דערגרייכן דינאַמיש און פּינטלעך פאַרגיטיקונג פון ריאַקטיוו מאַכט.
● אַדאָפּ מאַדזשאַלער פּלאַן, וואָס פאַסילאַטייץ פּאַראַלעל קשר פון קייפל מאַדזשולז, נעמט קליין פּלאַץ און איז גרינג צו טייַנען.
● די סטראַקטשעראַל פּלאַן פון פרייַ לופט דאַקץ און פרייַ ווערכאַוזיז ינשורז די סטאַביל אָפּעראַציע פון די עקוויפּמענט.
● דורכפירן פול-קייט דינאַמיש פאַרגיטיקונג פֿאַר ינדוקטיווע ריאַקטיוו מאַכט און קאַפּאַסטיוו ריאַקטיוו מאַכט און סאָלווע די דריי-פאַסע אַנבאַלאַנס פּראָבלעם אין דער זעלביקער צייט.
● די דינאַמיש ענטפער גיכקייַט צו די מאַסע איז ביי די מיליסעקאַנד מדרגה, וואָס קענען דערגרייכן דינאַמיש און פּינטלעך פאַרגיטיקונג פֿאַר ריאַקטיוו מאַכט פון פּראַל.
אַפּלאַקיישאַנז:
220 וו געשטעל בארג סטאַטיקער וואַר גענעראַטאָרס זענען פּאַסיק פֿאַר פאַרשידן אַפּלאַקיישאַנז ריקוויירינג גענוי ריאַקטיוו מאַכט קאָנטראָל אין איין-פאַסע 220 וו עלעקטריקאַל סיסטעמען:
● רעזידענטשאַל מאַכט פאַקטאָר קערעקשאַן:ימפּרוווינג מאַכט פאַקטאָר אין האָמעס, רידוסינג עלעקטרע ביללס און ענכאַנסינג די קאַפּאַציטעט פון יגזיסטינג עלעקטריקאַל סיסטעמען.
● איין-פאַסע מאָטאָר קאָנטראָל:קאַמפּאַנסייטינג פֿאַר ריאַקטיוו מאַכט פאָדערונג פון איין-פאַסע מאָטאָרס, ינקריסינג עפעקטיווקייַט און רידוסינג ענערגיע קאַנסאַמשאַן.
● מאַכט פאַרוואַלטונג פון קליין געשעפט מאַכט:פּראַוויידינג סטאַביל וואָולטידזש און ימפּרוווד מאַכט קוואַליטעט פֿאַר קליין געשעפטן אַפּערייטינג אויף איין-פאַסע מאַכט.
● רינואַבאַל ענערגיע סיסטעמען (איין-פאַסע):סופּפּאָרטינג די ינאַגריישאַן פון איין-פאַסע רינאַבוואַבאַל ענערגיע קוואלן, מיינטיינינג גריד פעסטקייַט און מאַכט קוואַליטעט.
220 וו געשטעל בארג סטאַטיק וואַר דזשענעראַטאָרס פאָרשלאָגן אַ סאָליד און עפעקטיוו לייזונג פֿאַר אָפּטימיזינג מאַכט קוואַליטעט און עפעקטיווקייַט אין איין-פאַסע 220 וו עלעקטריקאַל סיסטעמען.
טעכניש פּאַראַמעטערס:
| 220 וו סעריע | 380 וו סעריע | 500 וו סעריע | 690 וו סעריע | |||
| הויכעניש | 2000 ם, העכער 2000 ם, דערשלייט לויט GB / T3859.2 | |||||
| די אַמביאַנט טעמפּעראַטור | -20 ~ + 50 ℃ | |||||
| קאָרעוו הומידיטי | ≤90%, קיין קאַנדאַנסיישאַן אויף די ייבערפלאַך ווען די כוידעשלעך מינימום טעמפּעראַטור איז 25 ℃ | |||||
| פאַרפּעסטיקונג מדרגה | הייך III אונטן | |||||
| אַפּערייטינג וואָולטידזש | AC220V ± 20% | AC380 וו ± 20% | AC500v ± 20% | AC690 וו ± 20% | ||
| אַרבעט אָפטקייַט | 50 הז ± 5% | |||||
| רייטאַד פאַרגיטיקונג קאַפּאַציטעט | 5 קורע | 15/35 / 50/75 / 100 קוואַר | 90 קוואַר | 120 קוואַר | ||
| גריד סטרוקטור | ל / נ | 3 פּ 3 וו / 3 פּ 4 וו | ||||
| נומער פון וניץ פארבונדן אין פּאַראַלעל | אַלימיטעד | |||||
| קוילעלדיק מאַשין עפעקטיווקייַט | ≥97% | |||||
| אויף-אַוועק אָפטקייַט | 32 כז | 16 כז | 12.8 כז | 12.8 כז | ||
| פונקציע סעלעקציע | ריאַקטיוו מאַכט | ריאַקטיוו פּאָ Wer, ריאַקטיוו פּאָ Wer + ימבאַלאַנס | ||||
| ריאַקטיוו מאַכט פאַרגיטיקונג קורס | ≥99% | > 95% | ||||
| פול ענטפער צייט | <10ms | |||||
| ראַש | ≤60 דב | ≤60 דב | ≤65 דב | ≤65 דב | ||
| קאָנטראָל אופֿן | 2-וועג רס 485 צובינד (שטיצט גפּרס / וויפי) | |||||
| שוץ | אָווערלאָאַד, ווייכווארג / ייַזנוואַרג אָוווערקוררענט, גריד אָוואָלטאַגע און ונדערוואָלטאַגע, מאַכט דורכפאַל, אָוווערטעמפּעראַטורעס, אָפטקייַט אַבנאָרמאַלאַטי שוץ, עטק. | אָווערלאָאַד, ווייכווארג / ייַזנוואַרג אָוווערקוררענט, גריד אָוואָלטאַגע און ונדערוואָלטאַגע, גריד וואָולטידזש ימבאַלאַנס, אָוווערכיטענסי, אָוווערכיטענסי אַבנאָרמאַלאַטי, שאָס דרויסנדיק שוץ, עטק. | ||||

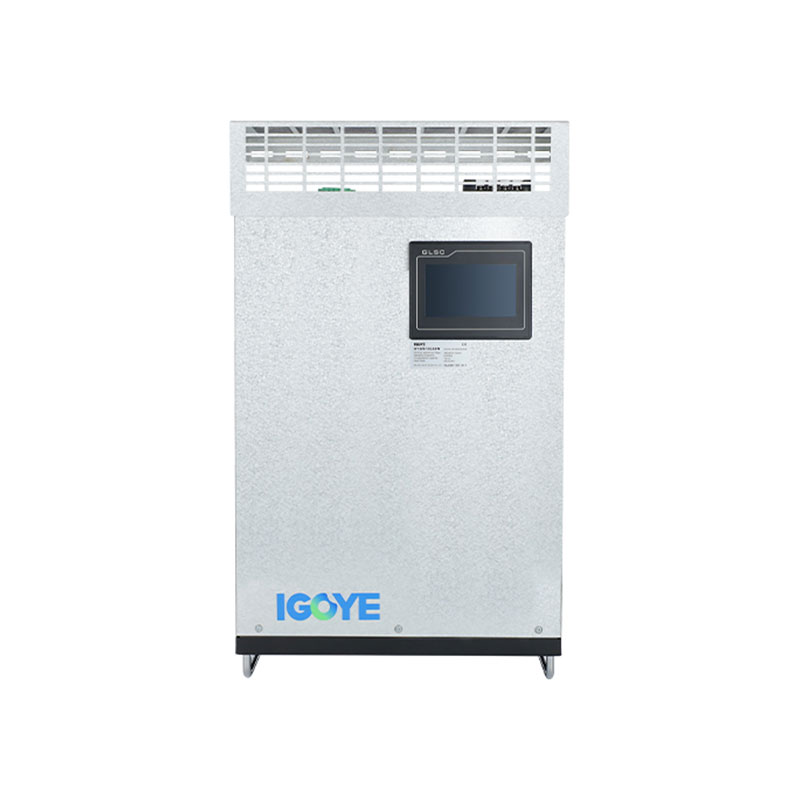

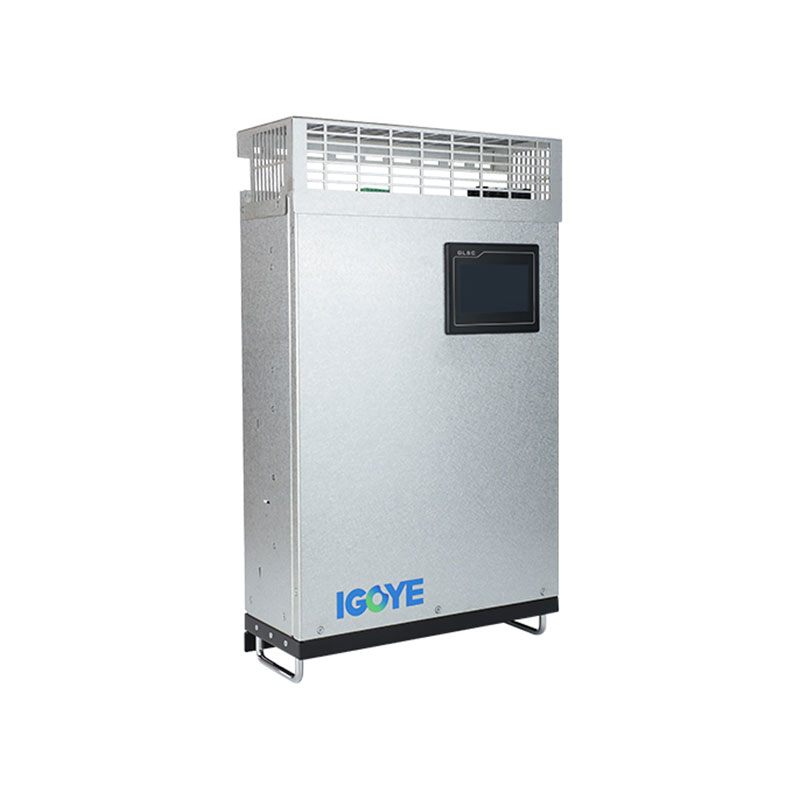

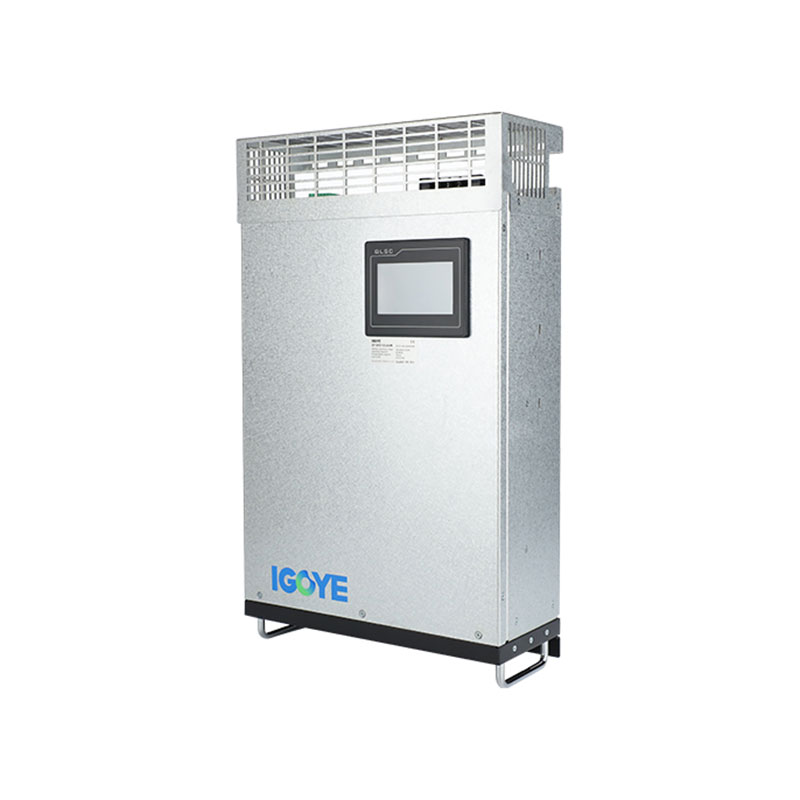

| ייַנמאָנטירונג אופֿן | געשטעל / וואַנט-מאָונטעד | פּייַניק | ||||
| אָנקאַמינג שורה | צוריק ינקאַמינג (געשטעל טיפּ), אויבערשטער ינקאַמינג (וואַנט-מאָונטעד) | צוריק ינקאַמינג שורה | ||||
| שוץ מדרגה | יפּ 20 | |||||
מאָדעל & באַשרייַבונג:
| מאָדעלס | ||||
|---|---|---|---|---|
| מאָדעל נומער | פאַרגיטיקונג קאַפּאַציטעט (Kvar) | סיסטעם וואָולטידזש (V) | דימענשאַנז (ד * וו * ה) | קאָאָלינג אופֿן |
| Gy svg-0.22-5 ק / 2 ל-ר / וו | 5 | 220 | 220 * 330 * 160 מם | געצווונגען לופט קאָאָלינג |
| Gy svg-0.4-15 ק / 4 ל-ר / וו | 15 | 380 ± 20% | 460 * 490 * 89 מם | |
| Gy svg-0.4-35 ק / 4 ל-ר / וו | 35 | 380 ± 20% | 460 * 490 * 89 מם | |
| Gy svg-0.4-50 ק / 4 ל-ר / וו | 50 | 380 ± 20% | 500 * 510 * 190 מם | |
| Gy svg-0.4-75 ק / 4 ל-ר / וו | 75 | 380 ± 20% | 500 * 550 * 240 מם | |
| Gy svg-0.4-100 ק / 4 ל-ר / וו | 100 | 380 ± 20% | 500 * 550 * 240 מם | |
| Gy svg-0.5-90 ק / 4 ל-ר / וו | 90 | 500 ± 20% | 495 * 675 * 275 מם | |
| Gy svg-0.69-120K / 4 ל-ר / וו | 120 | 690 ± 20% | 495 * 675 * 275 מם | |
הייס טאַגס: 220 וו געשטעל בארג סטאַטיק וואַר גענעראַטאָר
