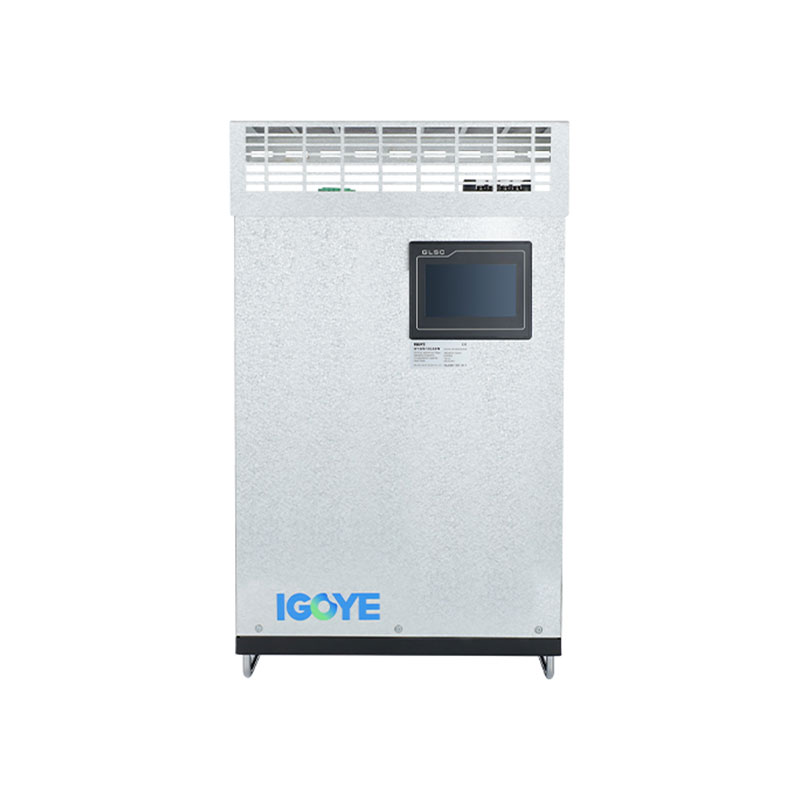

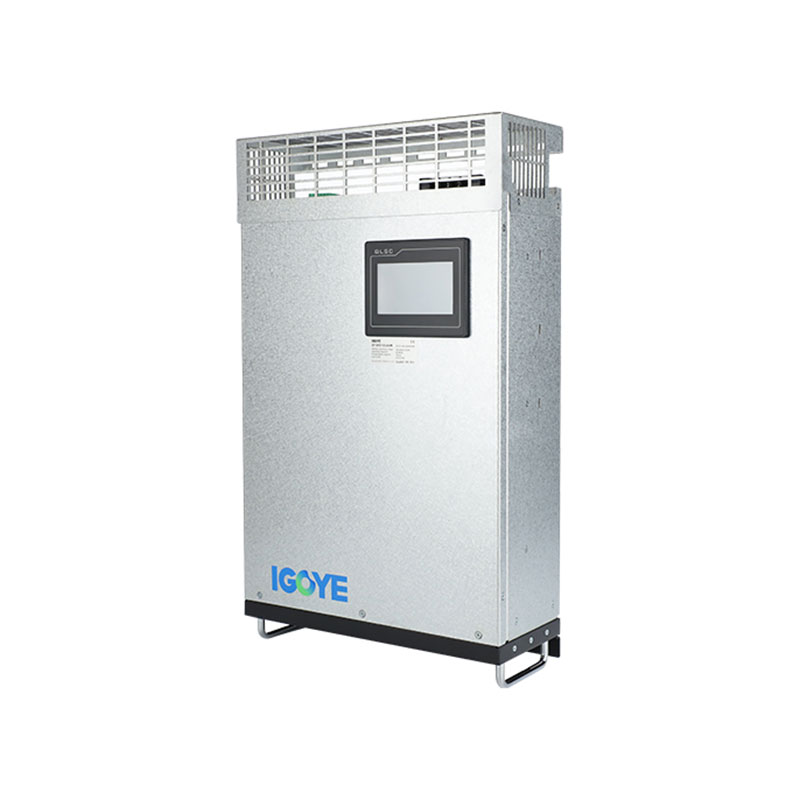

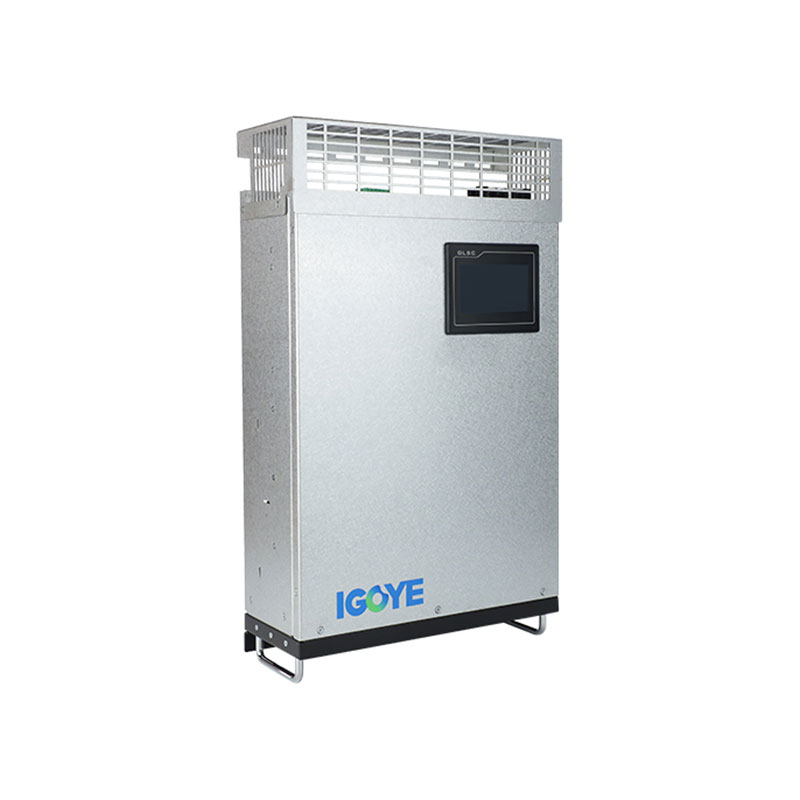

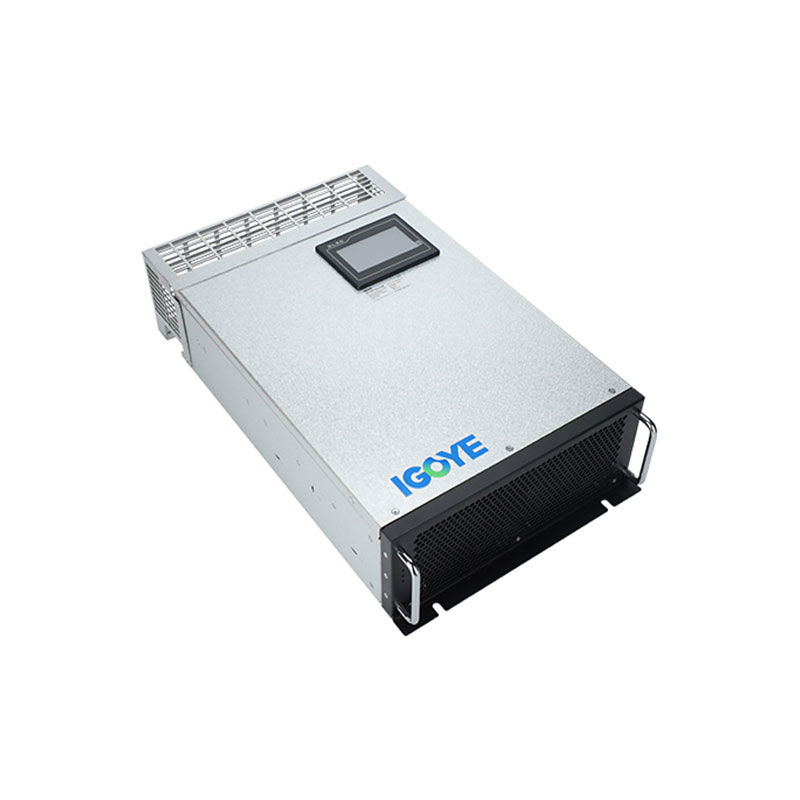

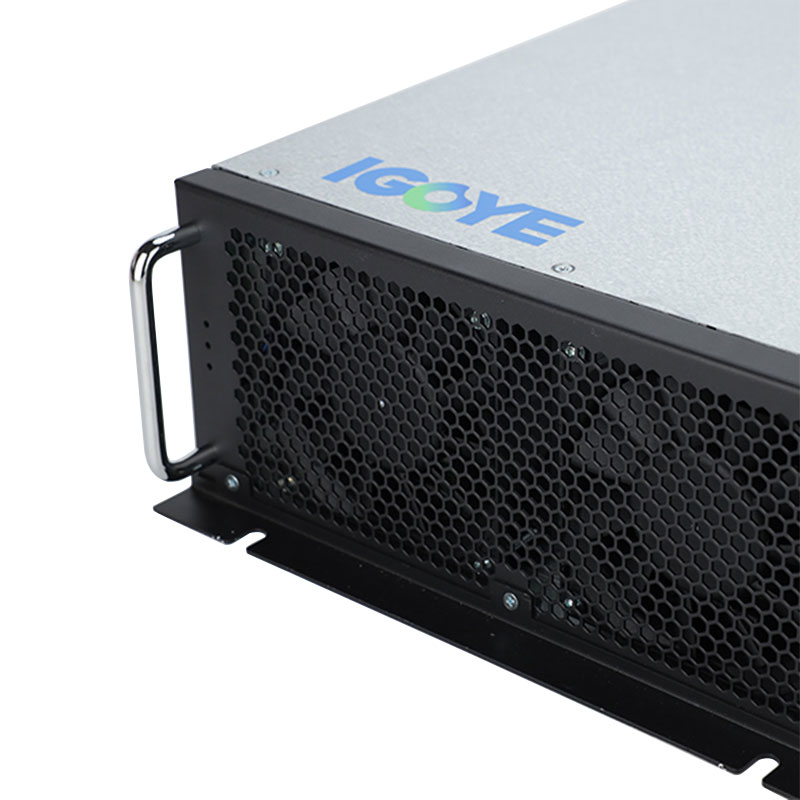

דריי-פאַסע פיר-דראָט קאַבינעט-טיפּ סטאַטיק וואַר גענעראַטאָר
פייאַ דריי-פאַסע פיר-דראָט קאַבינעט-טיפּ סטאַטיק וואַרנעמער, געמאכט אין טשיינאַ, איז אַ העכסט עפעקטיוו לייזונג פֿאַר מאַכט פאַקטאָר קערעקשאַן און וואָולטידזש סטייבאַלאַזיישאַן. שליימעסדיק פֿאַר ינדאַסטריז אַז מאָנען פאַרלאָזלעך און סטאַביל מאַכט, די סטאַטיק מאַכט, די סטאַטיק וואַר גענעראַטאָר אָפּטימיזעס ענערגיע נוצן און ימפּרוווז די קוילעלדיק עפעקטיווקייַט. בעטן אַ ציטירן הייַנט און לאָזן אונדזער מאַנשאַפֿט העלפֿן איר געפֿינען די ידעאַל לייזונג טיילערד צו דיין דאַרף.
The Three-Phase Four-Wire Cabinet-Type Static Var Generator (SVG) offers dynamic reactive power compensation and load balancing for three-phase four-wire electrical systems. ניצן DSP + CPLD דיגיטאַל קאָנטראָל און אַ טאָפּאָלאָגי פון דרייַ לעוועל, עס פּראָווידעס גענוי און גיך פאַרגיטיקונג מיט אַ ענטפער צייט פון ווייניקער ווי 10 מס. די קאַבינעט פּלאַן ינשורז געזונט שוץ און גרינג וישאַלט. די קאַפּאַסאַטיז קייט פון 15 קוואַר צו 100 קוואַר פֿאַר 380 וו סיסטעמען, אַדרעסינג פאַרשידן דריי-פאַסע אַפּלאַקיישאַן דאַרף. דעם SVG אָפפערס אויך סאַלושאַנז פֿאַר וואָולטידזש ימבאַלאַנסיז אין פיר-דראָט סיסטעמען.
מאָדעל באַשרייַבונג:
| Gy | Svg | 0.4 | 50 ק | / | 4 ל | C |
| פאַרנעמונג קאָד | סטאַטיק וואַר גענעראַטאָר | וואָולטידזש מדרגה 0.22: 220 וו 0.4: 380 וו ± 20% 0.5: 500 וו ± 20% 0.69: 690 וו ± 20% |
רייטאַד קאַפּאַציטעט (Kvar) 5/15 / 35/50/75/100 קוואַר | 4 ל: דריי-פאַסע פיר-דראָט | C: קאַנינט |
פֿעיִקייטן:
● נוצן DSP + CPLD אַלע דיגיטאַל קאָנטראָל האַרץ, דריי-מדרגה טאָפּאָלאָגי טעכנאָלאָגיע, אַוואַנסירטע ריאַקטיוו מאַכט דיטעקשאַן אַלגערידאַם און פּוום קאָנטראָל סטראַטעגיע צו דערגרייכן דינאַמיש און פּינטלעך פאַרגיטיקונג פון ריאַקטיוו מאַכט.

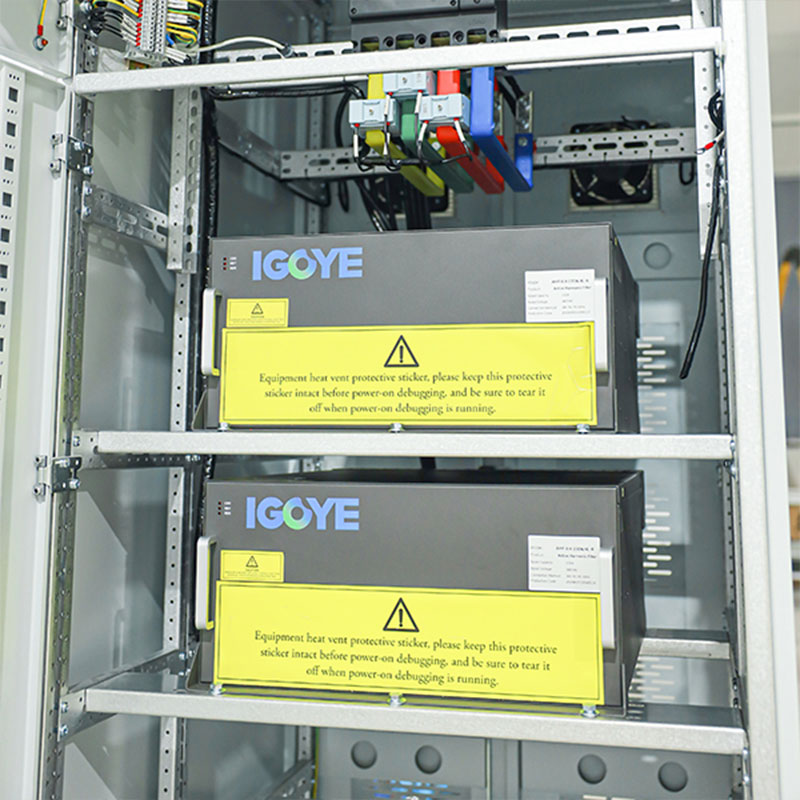

● אַדאָפּ מאַדזשאַלער פּלאַן, וואָס פאַסילאַטייץ פּאַראַלעל קשר פון קייפל מאַדזשולז, נעמט קליין פּלאַץ און איז גרינג צו טייַנען.
● די סטראַקטשעראַל פּלאַן פון פרייַ לופט דאַקץ און פרייַ ווערכאַוזיז ינשורז די סטאַביל אָפּעראַציע פון די עקוויפּמענט.
● דורכפירן פול-קייט דינאַמיש פאַרגיטיקונג פֿאַר ינדוקטיווע ריאַקטיוו מאַכט און קאַפּאַסטיוו ריאַקטיוו מאַכט און סאָלווע די דריי-פאַסע אַנבאַלאַנס פּראָבלעם אין דער זעלביקער צייט.
● די דינאַמיש ענטפער גיכקייַט צו די מאַסע איז ביי די מיליסעקאַנד מדרגה, וואָס קענען דערגרייכן דינאַמיש און פּינטלעך פאַרגיטיקונג פֿאַר ריאַקטיוו מאַכט פון פּראַל.
אַפּלאַקיישאַנז:
סטאַטיק וואַריעקאַטאָרס פון דריי-לעאַר-דראָט טיפּ זענען געזונט-סוטאַד פֿאַר אַפּלאַקיישאַנז וואָס ריקווייערז גענוי ריאַקטיוו מאַכט קאָנטראָל און נייטראַל קראַנט פאַרוואַלטונג אין פיר-דראָט סיסטעמען:
● דריי-פאַסע מאַכט פאַקטאָר קערעקשאַן (פיר-דראָט סיסטעמען):ימפּרוווינג מאַכט פאַקטאָר און רידוסינג ענערגיע קאָס אין דריי-פאַסע סיסטעמען מיט אַ נייטראַל קשר.
● אַנבאַלאַנסט מאַסע פאַרגיטיקונג:מיטאַגייטינג די יפעקס פון אַנבאַלאַנסט לאָודז אין פיר-דראָט סיסטעמען, ימפּרוווינג סיסטעם פעסטקייַט און עפעקטיווקייַט.
● האַרמאָניק מיטיגיישאַן:רידוסינג האַרמאַס דיסטאָרשאַן אין פיר-דראָט סיסטעמען, פּראַטעקטינג שפּירעוודיק עקוויפּמענט און ימפּרוווינג מאַכט קוואַליטעט.
● דאַטן צענטער מאַכט אַפּטאַמאַזיישאַן:פּראַוויידינג סטאַביל און ריין מאַכט פֿאַר דאַטן סענטערס און אנדערע קריטיש פאַסילאַטיז מיט יפעקטיווז פיר-דראָט מאַכט פאַרשפּרייטונג.
● רינואַבאַל ענערגיע ינאַגריישאַן:סופּפּאָרטינג די ינאַגריישאַן פון רינואַבאַל ענערגיע קוואלן דורך אָנפירונג ריאַקטיוו מאַכט פלאַקטשויישאַנז און גריד פעסטקייַט אין פיר-דראָט סיסטעמען.
דריי-פאַסע פיר-דראָט קאַבינעט-טיפּ סטאַטיק וואַר גענעראַטאָרס פאָרשלאָגן אַ פולשטענדיק לייזונג פֿאַר אָפּטימיזינג מאַכט קוואַליטעט און עפעקטיווקייַט אין דריי-פאַסע פיר-דראָט עלעקטריקאַל סיסטעמען.
טעכניש פּאַראַמעטערס:
| 220 וו סעריע | 380 וו סעריע | 500 וו סעריע | 690 וו סעריע | |||
| הויכעניש | 2000 ם, העכער 2000 ם, דערשלייט לויט GB / T3859.2 | |||||
| די אַמביאַנט טעמפּעראַטור | -20 ~ + 50 ℃ | |||||
| קאָרעוו הומידיטי | ≤90%, קיין קאַנדאַנסיישאַן אויף די ייבערפלאַך ווען די כוידעשלעך מינימום טעמפּעראַטור איז 25 ℃ | |||||
| פאַרפּעסטיקונג מדרגה | הייך III אונטן | |||||
| אַפּערייטינג וואָולטידזש | AC220V ± 20% | AC380 וו ± 20% | AC500v ± 20% | AC690 וו ± 20% | ||
| אַרבעט אָפטקייַט | 50 הז ± 5% | |||||
| רייטאַד פאַרגיטיקונג קאַפּאַציטעט | 5 קורע | 15/35 / 50/75 / 100 קוואַר | 90 קוואַר | 120 קוואַר | ||
| גריד סטרוקטור | ל / נ | 3 פּ 3 וו / 3 פּ 4 וו | ||||
| נומער פון וניץ פארבונדן אין פּאַראַלעל | אַלימיטעד | |||||
| קוילעלדיק מאַשין עפעקטיווקייַט | ≥97% | |||||
| אויף-אַוועק אָפטקייַט | 32 כז | 16 כז | 12.8 כז | 12.8 כז | ||
| פונקציע סעלעקציע | ריאַקטיוו מאַכט | ריאַקטיוו פּאָ Wer, ריאַקטיוו פּאָ Wer + ימבאַלאַנס | ||||
| ריאַקטיוו מאַכט פאַרגיטיקונג קורס | ≥99% | > 95% | ||||
| פול ענטפער צייט | <10ms | |||||
| ראַש | ≤60 דב | ≤60 דב | ≤65 דב | ≤65 דב | ||
| קאָנטראָל אופֿן | 2-וועג רס 485 צובינד (שטיצט גפּרס / וויפי) | |||||
| שוץ | אָווערלאָאַד, ווייכווארג / ייַזנוואַרג אָוווערקוררענט, גריד אָוואָלטאַגע און ונדערוואָלטאַגע, מאַכט דורכפאַל, אָוווערטעמפּעראַטורעס, אָפטקייַט אַבנאָרמאַלאַטי שוץ, עטק. | אָווערלאָאַד, ווייכווארג / ייַזנוואַרג אָוווערקוררענט, גריד אָוואָלטאַגע און ונדערוואָלטאַגע, גריד וואָולטידזש ימבאַלאַנס, אָוווערכיטענסי, אָוווערכיטענסי אַבנאָרמאַלאַטי, שאָס דרויסנדיק שוץ, עטק. | ||||
| ייַנמאָנטירונג אופֿן | געשטעל / וואַנט-מאָונטעד | פּייַניק | ||||
| אָנקאַמינג שורה | צוריק ינקאַמינג (געשטעל טיפּ), אויבערשטער ינקאַמינג (וואַנט-מאָונטעד) | צוריק ינקאַמינג שורה | ||||
| שוץ מדרגה | יפּ 20 | |||||

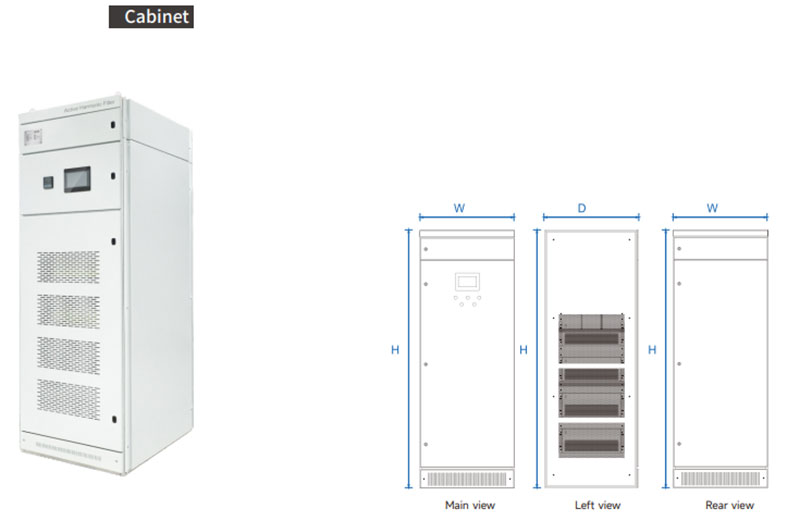

מאָדעל & באַשרייַבונג:
| קאַבינעט מיטל מאָדעל | ||||
|---|---|---|---|---|
| מאָדעל נומער | פאַרגיטיקונג קאַפּאַציטעט (Kvar) | סיסטעם וואָולטידזש (V) | דימענשאַנז (ד * וו * ה) | קאָאָלינג אופֿן |
| Gy svg-0.4-200 ק / 4 ל-ק | 200 | 380 ± 20% | 800 * 1000 * 2200 מם | געצווונגען לופט קאָאָלינג |
| Gy svg-0.4-250 ק / 4 ל-ק | 250 | 380 ± 20% | 800 * 1000 * 2200 מם | |
| Gy svg-0.4-300 ק / 4 ל-ק | 300 | 380 ± 20% | 800 * 1000 * 2200 מם | |
| Gy svg-0.4-400 ק / 4 ל-ק | 400 | 380 ± 20% | 800 * 1000 * 2200 מם | |
| Gy svg-0.5-270 ק / 4 ל-ק | 270 | 500 ± 20% | 800 * 1000 * 2200 מם | |
| Gy svg-0.69-360 ק / 4 ל-ק | 360 | 690 ± 20% | 800 * 1000 * 2200 מם | |
